一、墻體立柱和墻體面板的構造應符合下列規定（圖1）
1、墻體立柱宜按照模數上下對應設置。
2、墻體立柱可采用卷邊冷彎槽鋼構件或由卷邊冷彎槽鋼構件、冷彎槽鋼構件組成的拼合構件；立柱與頂、底導梁應采用螺釘連接。
3、承重墻體的端邊、門窗洞口的邊部應采用拼合立柱，拼合立柱間采用雙排螺釘固定，螺釘間距不應大于300mm。
4、在墻體的連接處，立柱布置應滿足釘板要求。
5、墻體面板應與墻體立柱采用螺釘連接，墻體面板的邊部和接縫處螺釘?shù)拈g距不宜大于150mm,墻體面板內部的螺釘間距不宜大于300mm。
6、墻體面板進行上下拼接時宜錯縫拼接，在拼接縫處應設置厚度不小于0.8mm且寬度不小于50mm的連接鋼帶進行連接。
圖1 墻體與墻體的連接
1-墻面板；2-墻體立柱；3-螺釘；4-底導梁；5-鋼帶拉條
二、墻體頂、底導梁的構造應符合下列規定：
1、墻體頂、底導梁宜采用冷彎槽鋼構件，頂、底導梁壁厚不宜小于所連接墻體立柱的壁厚。
2、承重墻體的頂導梁可按支承在墻體兩立柱之間的簡支梁計算，并應根據由樓面梁或屋架傳下的跨間集中反力與考慮施工時的1.0kN集中施工荷載產生的較大彎矩設計值，按本規程規定驗算其強度和穩定性。
三、墻體開洞的構造應符合下列規定：
1、在承重墻體的門、窗洞口上方和兩側應分別設置過梁和洞口邊立柱，洞口邊立柱宜從墻體底部直通至墻體頂部或過梁下部，并與墻體底導梁和頂導梁相連接。
2、洞口過梁的形式可選用實腹式或桁架式。
3、當采用桁架式過梁，上部集中荷載宜作用在桁架的節點上。
4、門、窗洞口邊立柱應由兩根或兩根以上的卷邊冷彎槽鋼拼合而成。
四、墻體支撐的設置和構造應符合下列規定：
1、對兩側面無墻體面板與立柱相連的抗剪墻，應設置交叉支撐和水平支撐。交叉支撐可采用鋼帶拉條，鋼帶拉條寬度不宜小于40mm,厚度不宜小于0.8mm，宜在墻體兩側設置；水平支撐可采用鋼帶拉條和剛性撐桿，對層高大于或等于2.7m的抗剪墻，宜在立柱1/2高度處設置，對層高大于或等于2.7m的抗剪墻，宜在立柱三分點高度處設置。水平剛性撐桿應在墻體的兩端設置，且水平間距不宜大于3.5m。剛性撐桿采用和立柱同寬的槽形截面，其翼緣用螺釘和鋼帶拉條相連接，端部彎起和立柱相連接（圖4a、c）
2、對一側無墻面板的抗剪墻，應在該側按本條第一款的要求設置水平支撐（圖4b）。
3、在地震基本加速度為0.30g及以上或基本風壓為0.70kN/m2及以上的地區，抗剪墻應設置交叉支撐和水平支撐，支撐截面應通過計算確定。

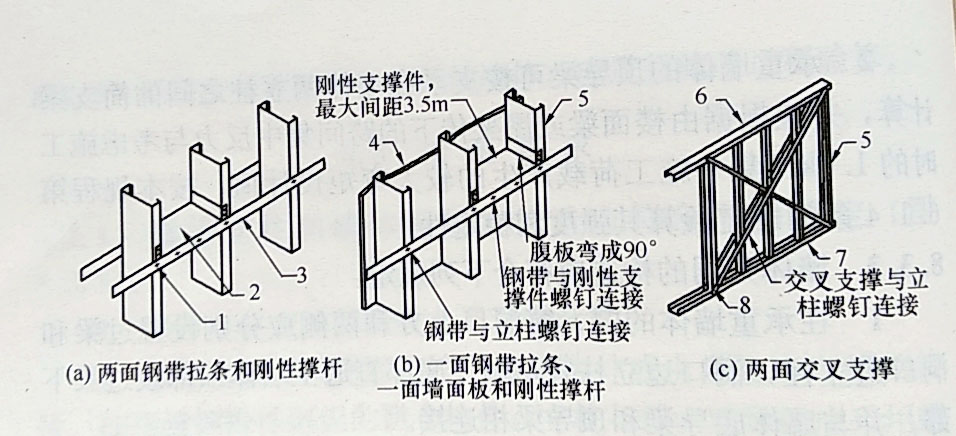

圖4 墻體支撐
1-連接螺釘；2-剛性撐桿；3-鋼帶；4-墻面板；5-墻體立柱；6-頂導梁；7-底導梁；8-抗拔螺栓
五、抗剪墻與基礎連接的構造（圖5）應符合下列規定：
1、墻體底導梁與基礎連接的地腳螺栓設置應按計算確定，其直徑不應小于12mm，間距不應大于1200mm，地腳螺栓距墻角或墻端部的最大距離不應大于300mm。

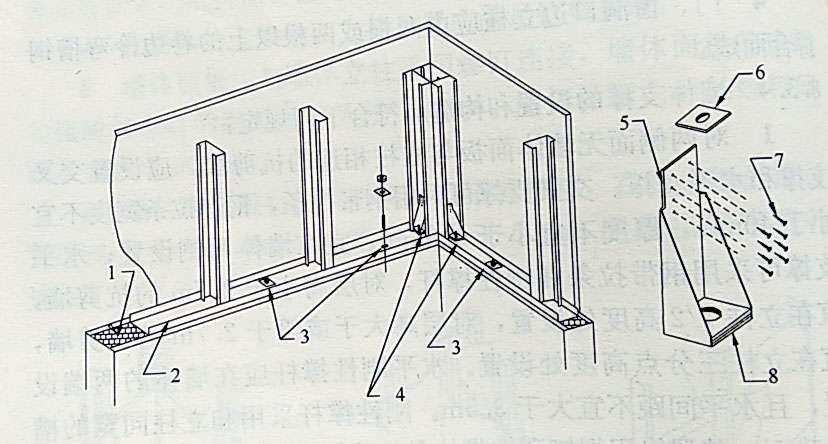

圖5 墻體與基礎的連接
1-防腐防潮墊層；2-底導梁；3-地腳螺栓；4-抗拔螺栓及抗拔連接件；5-立板；6-墊片；7-螺釘；8-底板
2、墻體底導梁和基礎之間宜通長設置厚度不應小于1mm的防腐防潮墊，其寬度不應小于底導梁的寬度。
3、抗剪墻應在下列位置設置抗拔錨栓和抗拔連接件，其間距不宜大于6m：
（1）在抗剪墻的端部和腳部；
（2）落地洞口部位的兩側；
（3）對非落地洞口，當洞口下部墻體的高度小于900mm時，在洞口部位的兩側。
4、抗拔連接件的立板鋼板厚度不宜小于3mm，底板鋼板、墊片厚度不宜小于6mm，與立柱連接的螺釘應計算確定，且不宜少于6個。
5、抗拔錨栓、抗拔連接件大小及所用螺釘?shù)臄?shù)量應由計算確實，抗拔錨栓的規格不宜小于M16。
六、抗剪墻與樓蓋和下層抗剪墻的連接（圖6-1 圖6-2）應符合下列規定：
1、抗剪墻與上部樓蓋、墻體的連接形式可采用條形連接件或抗拔錨栓；條形連接件或抗拔錨栓應在下列部位設置：
（1）抗剪墻的端部、墻體拼接處；
（2）沿外部抗剪墻，其間距不應大于2m；
（3）上層抗剪墻落地洞口部位的兩側；
（4）在上層抗剪墻非落地洞口部位，當洞口下部墻體的高度小于900mm，在洞口部位的兩側。

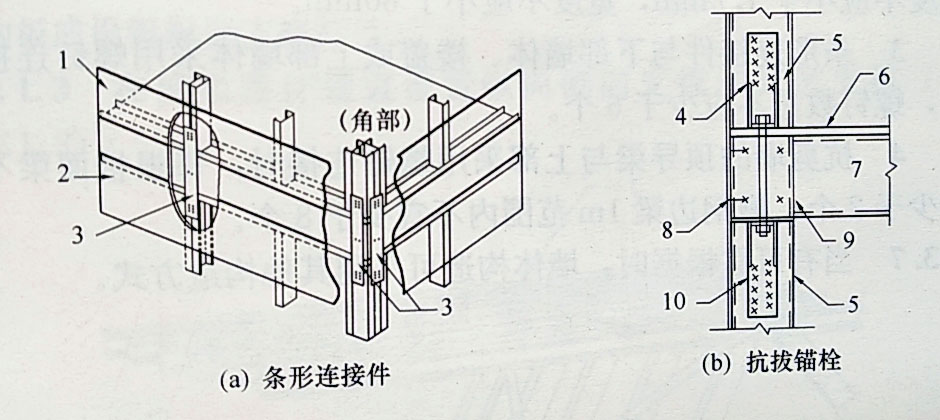

圖6-1 上、下層外部抗剪墻連接
1-上層墻面板；2-下層墻面板；3-條形連接件；4-抗拔連接件；5-墻體立柱；6-樓面結構板；7-樓蓋梁；8-槽鋼端梁；9-腹板加勁件；10-抗拔連接件

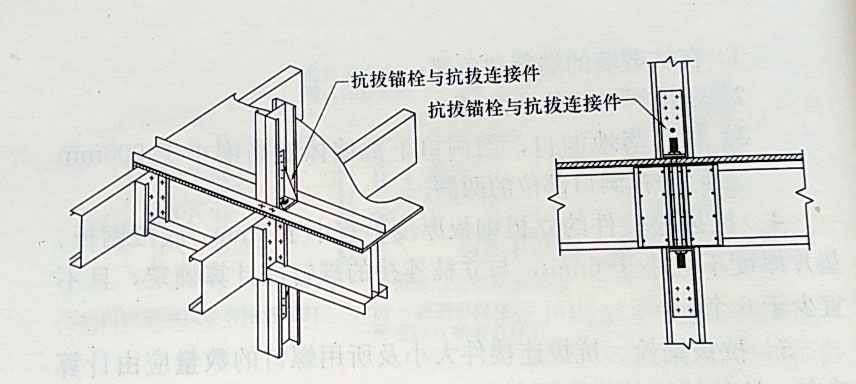

圖6-2 上、下層內部抗剪墻連接
2、條形連接件的截面及所用螺釘?shù)臄?shù)量應由計算確定，其厚度不應小于1.2mm,寬度不應小于80mm。
3、條形連接件與下部墻體、樓蓋或上部墻體采用螺釘連接時，螺釘數量不應少于6個。
4、抗剪墻的頂導梁與上部采用螺釘連接時，每根樓面梁不宜少于2個，槽鋼邊梁1m范圍內不宜少于8個。
七、當有可靠根據時，墻體構造可采用其他構造方式。
|
