輕鋼別墅建筑屋架節點構造
發布時間:2018-09-25 17:19:33 | 瀏覽次數：
一、屋脊處無集中荷載時，屋架的腹桿與弦桿在屋脊處可直接連接（圖1a）；屋脊處有集中荷載時應通過連接板連接（1bc）。當采用連接板連接時，連接板宜卷邊加強（圖1b）或設置加強件（1c）。弦桿與腹板或與節點板之間連接螺釘數量不宜少于4個。采用直接連接時，屋脊處必須設置縱向剛性支撐。

圖1 屋架屋脊節點
1-連接板；2-卷邊加強；3-加強件

二、屋架的腹桿與弦桿在弦桿中部連接時，可直接連接或通過連接板連接。當屋架腹桿與弦桿直接連接時，腹桿端頭可切角，切角外伸長度不宜大于30mm，腹桿端部卷邊連線以?xún)?nèi)應設置不少于2個螺釘（圖2a）；當屋架與弦桿間采用連接板連接時，應至少有一根腹桿與弦桿直接連接（圖2b）。必要時，弦桿連接節點處可采用拼合閉口截面進行加強，加勁件的長度不應小于200mm。

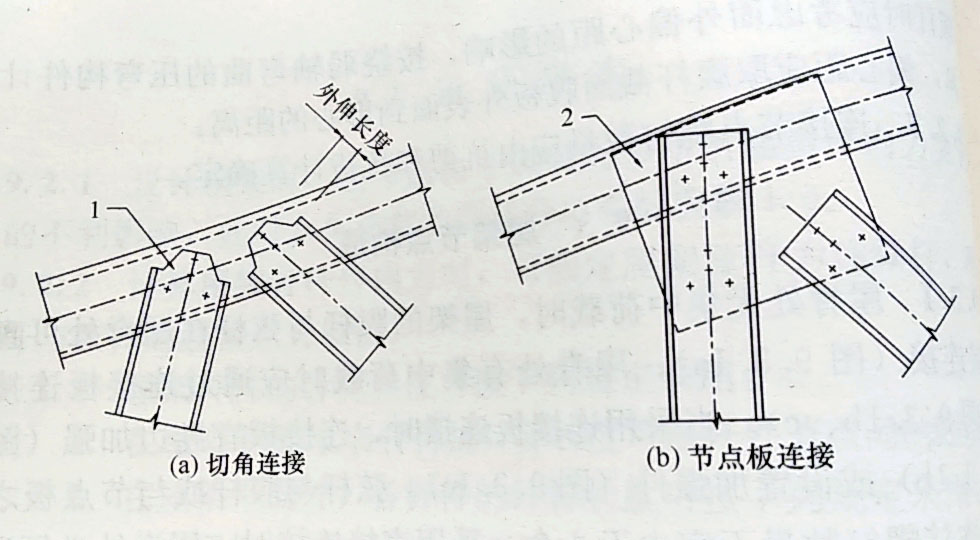

圖2 腹桿與弦桿連接
1-外伸切角；2-節點板

三、當上弦桿和下弦桿采用開口同向連接方式連接時，宜在下弦腹板設置垂直加勁件或水平加勁件，加勁件厚度不應小于弦桿構件的厚度（圖3），桁架下弦在支座節點處端部下翼緣應延伸與上弦桿下翼緣相交。當采用水平加勁件時，水平加勁件的長度不應小于200mm。梁式結構中，斜梁應通過連接件與屋脊梁相連。

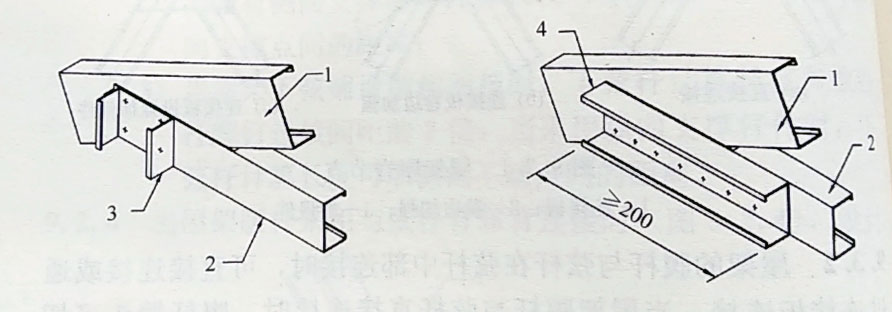

圖3 桁架支座節點
1-桁架上弦；2-桁架下弦；3-垂直加勁；4-水平加勁

四、當屋架與外墻頂導梁連接時，應采用三向連接件或其他類型抗拉連接件，以保證可靠傳遞屋架與墻體之間的豎向力和水平力。連接螺釘數量不宜少于3個。
五、三墻屋架的腹桿與山墻立柱宜上下對應，并應沿外側設置間距不大于2m的條形連接件（圖5）。

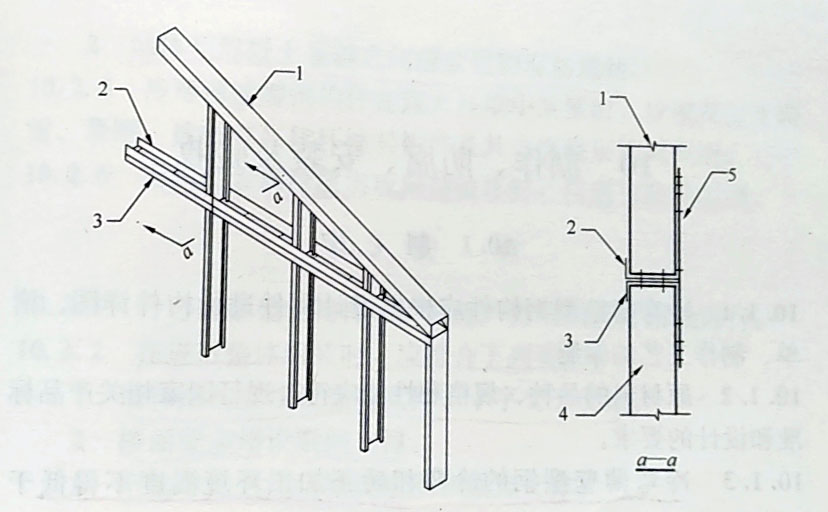

圖5 桁架與山墻連接
1-山墻屋架；2-底層梁；3-頂導梁；4-山墻；5-條形連接件

六、當有可靠根據時，屋架構造可采用其他構造方式。
