一、焊縫應根據結構的重要性、荷載特性、焊縫形式、工作環境以及應力狀態等情況，按下述原則分別選用不同的質量等級：
1、在需要進行疲勞計算的構件中，凡對接焊縫均應焊透，其質量等級為：
（1）作用力垂直于焊縫長度方向的橫向?qū)雍缚p或T形對接于角接組合焊縫，受拉時應為一級，受壓時應為二級；
（2）作用力平行于焊縫長度方向的縱向?qū)雍缚p應為二級。
2、不需要計算疲勞的構件中，凡要求與母材等強的對接焊縫應予焊透，其質量等級當受拉時應不低于二級，受壓時宜為二級。
3、重級工作制和起重量Q≧50t的中級工作制吊車梁的腹板與上翼緣之間以及吊車桁架上弦桿與節點板之間的T形接頭焊縫均要求焊透，焊縫形式一般為對接與角接的組合焊縫，其質量等級不應低于二級。
4、不要求焊透的T形接頭采用的角焊縫或部分焊透的對接與角接組合焊縫，以及搭接連接采用的角焊縫，其質量等級為：
（1）對直接承受動力荷載且需要驗算疲勞的結構和吊車起重量等于或大于50t的中級工作制吊車梁，焊縫的外觀質量標準應符合二級；
（2）對其他結構，焊縫的外觀質量標準可為三級。
二、對接焊縫或?qū)优c角接組合焊縫的強度計算。
1、在對接接頭和T形接頭中，垂直于軸心拉力或軸心壓力的對接焊縫或?qū)优c角接組合焊縫，其強度應按下式計算：
σ =N/lwt≦fwt或fwc
公式1
式中 N——軸心拉力或軸心壓力；
Lw——焊縫長度；
t——在對接接頭中為連接件的較小厚度；在T形接頭中為腹板的厚度；
fwt 、fwc——對接焊縫的抗拉、抗壓強度設計值。
2、在對接接頭和T形接頭中，承受彎矩和剪力共同作用的對接焊縫或?qū)优c角接組合焊縫，其正應力和剪應力應分別進行計算。但在同時受有較大正應力和剪應力處（例如梁腹板橫向?qū)雍缚p的端部），應按下式計算折算應力：
√σ2+3τ2≦1.1fwt
公式2
注：1當承受軸心力的板件用斜焊縫對接，焊縫與作用力間的夾角θ符合tanθ≤1.5時，其強度可不計算。
2 當對接焊縫和T形對接與角接組合焊縫無法采用引弧板和引出板施焊時，每條焊縫的長度計算時應各減去2t。
三：直角角焊縫的強度計算。
1、在通過焊縫形心的拉力、壓力或剪力作用下：
正面角焊縫（作用力垂直于焊縫長度方向）：
σ =N/helw≦βffwf
公式3
側面角焊縫（作用力平行于焊縫長度方向）：
τf=N/helw≦fwf
公式4
2、在各種力綜合作用下，σf和 τf共同作用處：
公式5
式中 σf ——按焊縫有效截面計算，垂直于焊縫長度方向的應力；
τf ——按焊縫有效截面計算，沿焊縫長度方向的剪應力；
he——角焊縫的計算厚度，對直角角焊縫等于0.7hf，hf為焊腳尺寸（圖1）
lw——角焊縫的計算長度，對每條焊縫取其實際長度減去2hf;
fwf——角焊縫的強度設計值；
βf——正面角焊縫的強度設計值增大系數：對承受靜力荷載和間接承受動力荷載的結構，βf =1.22；對直接承受動力荷載的結構，βf =1.0。

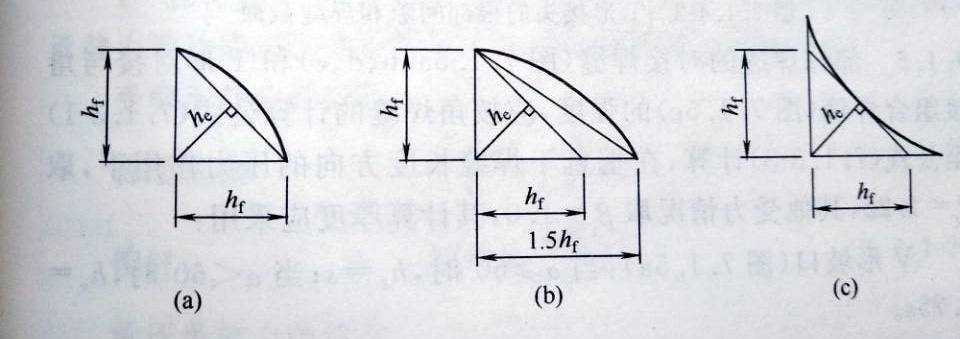

圖1 直角角焊縫截面
四、兩焊腳邊夾角α為60°≤α≤135°的T形接頭，其斜角角焊縫（圖2）的強度應按公式3至公式5計算，但取βf=1.0，其計算厚度為：he=hfcosα/2（根部間隙b、b1或b2≤1.5mm）或he=[hf-b(或b1、b2)/sinα]cosα/2(b、b1或b2>1.5mm但≤5mm)。

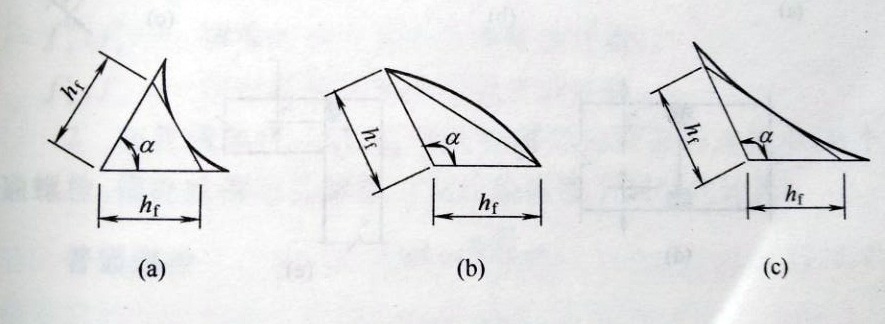

圖2-1 T形接頭的斜角角焊縫截面

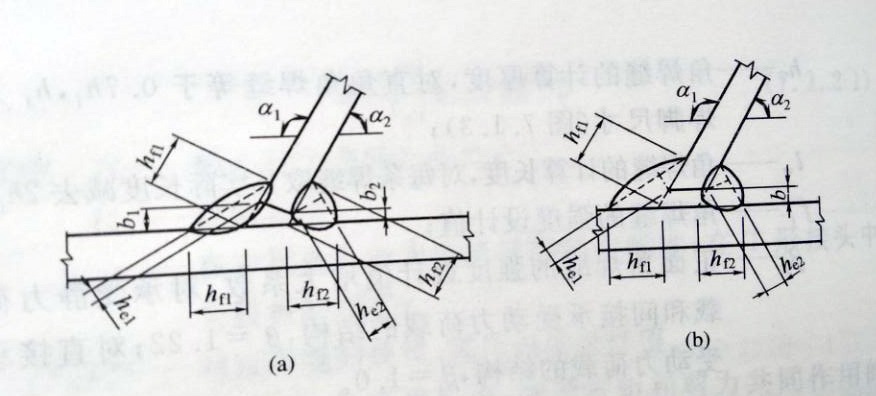

圖2-2 T形接頭的根部間隙和焊縫截面
五、部分焊透的對接焊縫（圖3a、b、c、d、e）和T形對接與角接組合焊縫（圖3c）的強度，應按角焊縫的計算公式3至公式5計算，在垂直于焊縫長度方向的壓力作用下，取βf=1.22,其他受力情況取βf=1.0，其計算厚度應采用：
V形坡口（圖3a）:當α≥60°時，he=s；當α<60°時，he=0.75s。
單邊V形和K形坡口（圖3b、c）：當α=45°±5°，he=s-3。
U形、J形坡口（圖3d、e）:he=s。

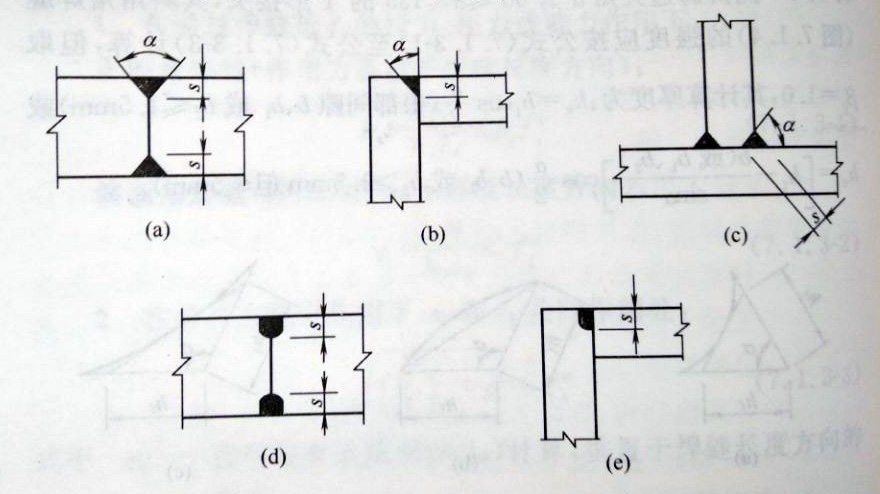

圖3 部分焊透的對接焊縫和其與角焊縫的組合焊縫截面
S為坡口深度，即根部至焊縫表面（不考慮余高）的最短距離；α為V形、單邊V形或K形坡口角度。
當熔合線處焊縫截面邊長等于或接近于最短距離s時（圖3b、c、e），抗剪強度設計值應按角焊縫的強度設計值乘以0.9 。
|
