鋼結構工程焊縫連接相關規定

發布時間:2018-11-23 11:27:01 | 瀏覽次數：

1. 焊縫金屬應與主體金屬相適應。當不同強度的鋼材連接時，可采用與低強度鋼材相適應的焊接材料。
2. 在設計中不得任意加大焊縫，避免焊縫立體交叉和在一處集中大量焊縫，同時焊縫的布置應盡可能對稱于構件形心軸。
焊件厚度大于20mm的角接接頭焊縫，應采用收縮時不易引起層狀撕裂的構造。
注：鋼板的拼接當采用對接焊縫時，縱橫兩方向的對接焊縫，可采用十字形交叉或T形交叉；當為T(mén)形交叉時，交叉點的間距不得小于200mm。
3、對接焊縫的坡口形式，宜根據板厚和施工條件按有關現行國家標準的要求選用。
4、在對接焊縫的拼接處：當焊件的寬度不同或厚度在一側相差4mm以上時，應分別在寬度方向或厚度方向從一側或兩側做成坡度不大于1:2.5的斜角（圖1）；當厚度不同時，焊縫坡口形式應根據較薄焊件厚度按第3條的要求取用。

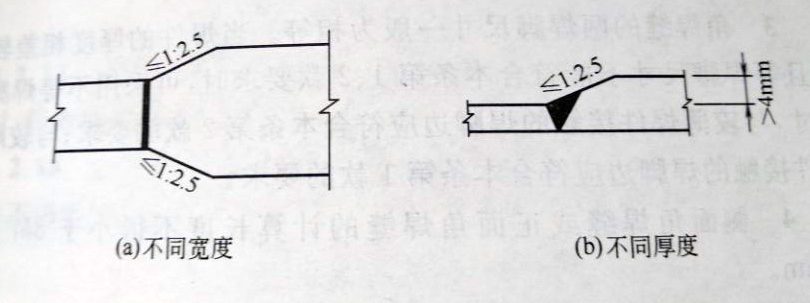

圖1 不同寬度或厚度鋼板的拼接

注：直接承受動力荷載且需要進行疲勞計算的結構，本條所指斜角坡度不應大于1:4。
5、當采用部分焊透的對接焊縫時，應在設計圖中注明坡口的形式和尺寸，其計算厚度h_e（mm）不得小于1.5√t，t（mm）為焊件的較大厚度。
在直接承受動力荷載的結構中，垂直于受力方向的焊縫不宜采用部分焊透的對接焊縫。
6、角焊縫兩焊腳邊的夾角α一般為90°（直角角焊縫），夾角α>135°或α<60°的斜角角焊縫，不宜用作受力焊縫（鋼管結構除外）。
7、角焊縫的尺寸應符合下列要求：
（1）角焊縫的焊腳尺寸h_f（mm）不得小于1.5√t，t（mm）為較厚焊件厚度（當采用低氫型堿性焊條施焊時，t可采用較薄焊件的厚度）。但對埋弧自動焊，最小焊腳尺寸可減小1mm；對T形連接的單面角焊縫，應增加1mm。當焊件厚度等于或小于4mm時，則最小焊腳尺寸應與焊件厚度相同。
（2）角焊縫的焊腳尺寸不宜大于較薄焊件厚度的1.2倍（鋼管結構除外），但板件（厚度為t）邊緣的角焊縫最大焊腳尺寸，尚應符合下列要求：
1）當t≤6mm時，h_f≤t;
2）當t>6mm時，hf≤t-(1~2)mm。
圓孔或槽孔內的角焊縫焊腳尺寸尚不宜大于圓孔直徑或槽孔短徑的1/3。
（3）角焊縫的兩焊腳尺寸一般為相等。當焊件的厚度相差較大且等焊腳尺寸不能符合本條第1、 2款要求時，可采用不等焊腳尺寸，與較薄焊件接觸的焊腳邊應符合本條第2款的要求；與較厚焊件接觸的焊腳邊應符合本條第1款的要求。
（4）側面角焊縫或正面角焊縫的計算長度不得小于8h_t和40mm。
（5）側面角焊縫的計算長度不宜大于60h_f,當大于上述數值時，其超過部分在計算中不予考慮。若內力沿側面角焊縫全長分布時，其計算長度不受此限。
8、在直接承受動力荷載的結構中，角焊縫表面應做成直線形或凹形，焊腳尺寸的比例：對正面角焊縫宜為1:1.5（長邊順內力方向）；對側面角焊縫可為1:1.
9、在次要構件或次要焊縫連接中，可采用斷續角焊縫。斷續角焊縫焊段的長度不得小于10h_f或50mm，其凈距不應大于15t（對受壓構件）或30t（對受拉構件），t為較薄焊件的厚度。
10、當板件的端部?jī)H有兩側面角焊縫連接時，每條側面角焊縫長度不宜小于兩側面角焊縫之間的距離；同時兩側面角焊縫之間的距離不宜大于16t（當t>12mm）或190mm（當t≤12mm），t為較薄焊件的厚度。
11、桿件與節點板的連接焊縫（圖2）宜采用兩面?zhèn)群?，也可用三面圍焊，?duì)角鋼桿件可采用L形圍焊，所有圍焊的轉角處必須連續施焊。

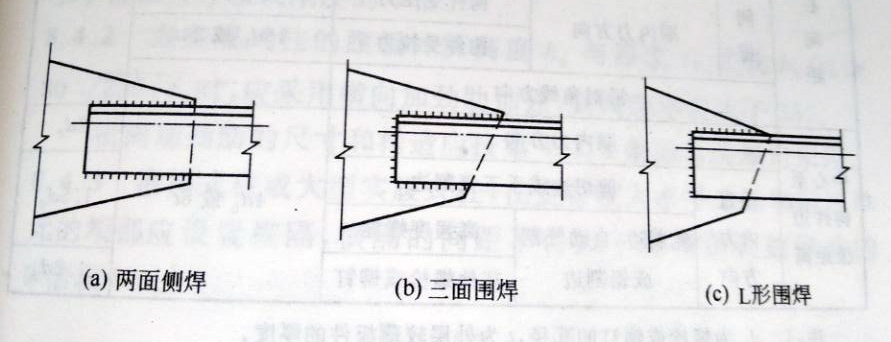

圖 2 桿件與節點板的焊縫連接

12、當角焊縫的的端部在構件轉角處做長度為2h_f的繞角焊時，轉角處必須連續施焊。
13、在搭接連接中，搭接長度不得小于焊件較小厚度的5倍，并不得小于25mm。
