（1）柱
1、在綴件面剪力較大或寬度較大的格構式柱，宜采用綴條柱。
綴板柱中，同一截面處綴板（或型鋼橫桿）的線剛度之和不得小于柱較大分肢線剛度的6倍。
2、當實腹式掛的腹板計算高度h0與厚度tw之比h0/tw>80√235/fy時，應采用橫向加勁肋加強，其間距不得大于3h0。
橫向加勁肋的尺寸和構造應按第4.3.6條的有關規定采用。
3、格構式柱或大型實腹式柱，在受有較大水平力處和運送單元的端部應設置橫隔，橫隔的間距不得大于柱截面長邊尺寸的9倍和8m。
（2）桁架
4、焊腳桁架應以桿件形心線為軸線，螺栓（或鉚釘）連接的桁架可采用靠近桿件形心線的螺栓（或鉚釘）準線為軸線，在節點處各軸線應交于一點（鋼管結構除外）。
當桁架弦桿的截面變化時，如軸線變動不超過較大弦桿截面高度的5%，可不考慮其影響。
5、分析桁架桿件內力時，可將節點視為鉸接。對用節點板連接的桁架，當桿件為H形、箱形等剛度較大的截面，且在桁架平面內的桿件截面高度與其幾何長度（節點中心間的距離）之比大于1/10（對弦桿）或大于1/15（對腹桿）時，應考慮節點剛性所引起的次彎矩。
6、當焊接桁架的桿件用節點板連接時，弦桿與腹桿、腹桿與腹桿之間的間隙不應小于20mm，相鄰角焊縫焊趾間凈距不應小于5mm。
當桁架桿件不用節點板連接時，相鄰腹桿連接角焊縫焊趾間凈距不應小于5mm（鋼管結構除外）。
7、節點板厚度一般根據所連接桿件內力的大小確定，但不得小于6mm。節點板的平面尺寸應適當考慮制作和裝配的誤差。
8、跨度大于36m的兩端鉸支承的桁架，在豎向荷載作用下，下弦彈性伸長對支承構件產生水平推力時，應考慮其影響。
（3）梁
9、焊接梁的翼緣一般用一層鋼板做成，當采用兩層鋼板時，外層鋼板與內層鋼板厚度之比宜為0.5~1.0 。不沿梁通長設置的外層鋼板，其理論截斷點處的外伸長度l1應符合下列要求：
端部有正面角焊縫：
當hf≥0.75t時： l1≥b
當hf<0.75t時： l1≥1.5b
端部無正面角焊縫： l1≥2b
b和t分別為外層翼緣板的寬度和厚度；hf為側面角焊縫和正面角焊縫的焊腳尺寸。
10、鉚接（或高強度螺栓摩擦型連接）梁的翼緣板不宜超過三層，翼緣角鋼面積不宜少于整個翼緣面積的30%,當采用最大型號的角鋼扔不能符合此要求時，可加設腋板（圖10）。此時角鋼與腋板面積之和不應少于翼緣總面積的30%。
當翼緣板不沿梁通長設置時，理論截斷點處外伸長度內的鉚釘（或摩擦型連接的高強度螺栓）數目，應按該板1/2凈截面面積的抗拉、抗壓承載力進行計算。
圖10 鉚接（或高強度螺栓摩擦型連接）梁的翼緣截面
11、焊接梁的橫向加勁肋與翼緣板相接處應切角，當初成斜角時，其寬約bs/3（但不大于40mm），高約bs/2（但不大于60mm），見圖11，bs為加勁肋的寬度。
圖11 加勁肋的切角
12、梁的端部支承加勁肋的下端，按端面承壓強度設計值進行計算時，應刨平頂緊，其中突緣加勁板（圖12b）的伸出長度不得大于其厚度的2倍。

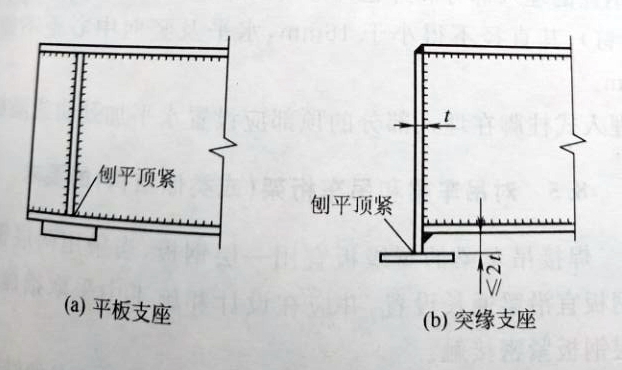

圖12 梁的支座
（4）柱腳
13、柱腳錨栓不宜用以承受柱腳底部的水平反力，此水平反力由底板與混凝土基礎間的摩擦力（摩擦系數可取0.4）或設置抗剪鍵承受。
14、柱腳錨栓埋置在基礎中的深度，應使錨栓的拉力通過其和混凝土之間的粘結力傳遞。當埋置深度受到限制時，則錨栓應牢固地固定在錨板或錨梁上，以傳遞錨栓的全部拉力，此時錨栓與混凝土之間的粘結力可不予考慮。
15、插入式柱腳中，鋼柱插入混凝土基礎杯口的最小深度din可按表15取用，但不宜小于500mm，亦不宜小于吊裝時鋼柱長度的1/20.
表15 鋼柱插入杯口的最小深度
|
柱截面形式 |
實腹柱 |
雙肢格構柱（單杯口或雙杯口） |
|
最小插入深度din |
1.5hc或1.5dc |
0.5hc和1.5bc（或dc）的較大值 |
注：1 hc為柱截面高度（長邊尺寸）；bc為柱截面寬度；dc為圓管柱的外徑。
2 鋼柱底端至基礎杯口底的距離一般采用50mm，當有柱底板時，可采用200mm。
16 預埋入混凝土構件的埋入式柱腳，其混凝土保護層厚度以及外包式柱腳外包混凝土的厚度均不應小于180mm。
鋼柱的埋入部分和外包部分均宜在柱的翼緣上設置圓柱頭焊釘（栓釘），其直徑不得小于16mm，水平及豎向中心距不得大于200mm。
埋入式柱腳在埋入部分的頂部應設置水平加勁肋或隔板。
|
