一、焊接吊車梁的翼緣板宜用一層鋼板，當采用兩層鋼板時，外層鋼板宜沿梁通長設置，并應在設計和施工中采取措施使上翼緣兩層鋼板緊密接觸。
二、支承夾鉗或剛性料靶硬鉤吊車以及類似吊車的結構，不宜采用吊車桁架和制動桁架。
三、焊接吊車桁架應符合下列要求：
1、在桁架節點處，腹桿與弦桿之間的間隙a不宜小于50mm,節點板的兩側邊宜做成半徑r不小于60mm的圓??；節點板邊緣與腹桿軸線的夾角θ不應小于30°（圖1）；節點板與角鋼弦桿的連接焊縫，起落弧點應至少縮進5mm（圖1a）；節點板與H形截面弦桿的T形對接與角接組合焊縫應予焊透，圓弧處不得有起落弧缺陷，其中重級工作制吊車桁架的圓弧處應予打磨，使之與弦桿平緩過渡（圖1b）。
2、桿件的填板當用焊縫連接時，焊縫起落弧點應縮進至少5mm（圖1c），重級工作制吊車桁架桿件的填板應采用高強度螺栓連接。
3、當桁架桿件為H形截面時，節點構造可采用圖2的形式。

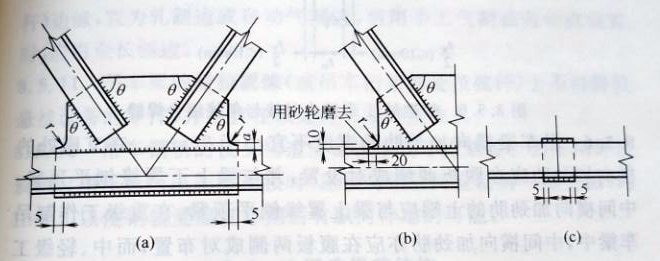

圖1 吊車桁架節點（一）
圖2 吊車桁架節點（二）
四、吊車梁翼緣板或腹板的焊接拼接應采用加引弧板和引出板的焊透對接焊縫，引弧板和引出板割去處應予打磨平整。焊接吊車梁和焊接吊車桁架的工地整段拼接應采用焊接或高強度螺栓的摩擦型連接。
五、在焊接吊車梁或吊車桁架中，對7.1.1條中要求焊透的T形接頭對接與角接組合焊縫形式宜如圖5所示。

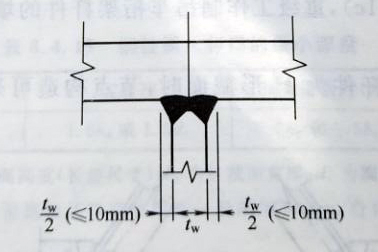

圖5 焊透的T形接頭對接與角接組合焊縫
六、吊車梁橫向加勁肋的寬度不宜小于90mm。在支座處的橫向加勁肋應在腹板兩側成對設置，并與梁上下翼緣保平安頂緊。中間橫向加勁肋的上端應與梁上翼緣刨平頂緊，在重級工作制吊車梁中，中間橫向加勁肋亦應在腹板兩側成對布置，而中、輕級工作制吊車梁則可單側設置或兩側錯開設置。
在焊接吊車梁中，橫向加勁肋（含短加勁肋）不得與受拉翼緣相焊，但可與受壓翼緣焊接。端加勁肋可與梁上下翼緣相焊，中間橫向加勁肋的下端宜在距受拉下翼緣50~100mm處斷開，其與腹板的連接焊縫不宜在肋下端起落弧。
當?shù)踯嚵菏芾砭墸ɑ虻踯囪旒芟孪遥┡c支撐相連時，不宜采用焊接。
七、直接鋪設軌道的吊車桁架上弦，其構造要求應與連續吊車梁相同。
八、重級工作制吊車梁中，上翼緣與柱或制動桁架傳遞水平力的連接宜采用高強度螺栓的摩擦型連接，而上翼緣與制動梁的連接，可采用高強度螺栓摩擦型連接或焊縫連接。
吊車梁端部與柱的連接構造應設法減少由于吊車梁彎曲變形而在連接處產生的附加應力。
九、當?shù)踯囪旒芎椭丶壒ぷ髦频踯嚵嚎缍鹊扔诨虼笥?2m，或輕、中級工作制吊車梁跨度等于或大于18m時，宜設在輔助桁架和下翼緣（下弦）水平支撐系統。當設在垂直支撐時，其位置不宜在吊車梁或吊車桁架豎向撓度較大處。
對吊車桁架，應采取構造措施，以防止其上弦因軌道偏心而扭轉。
十重級工作制吊車梁的受拉翼緣板（或吊車桁架的受拉弦桿）邊緣，宜為軋制邊或自動氣割邊，當用手工氣割或剪切機切割時，應沿全長刨邊。
十一吊車梁的受拉翼緣（或吊車桁架的受拉弦桿）上不得焊接懸掛設備的零件，并不宜在該處打火或焊接夾具。
十二吊車鋼軌的接頭構造應保證車輪平穩通過。當采用焊接長軌且用壓板與吊車梁連接時，壓板與鋼軌間應留有一定空隙（約1mm），以使鋼軌受溫度作用后有縱向伸縮的可能。
|
