一、直接焊接鋼管結構中支管的軸心內力設計值不應超過由本規范第5章確定的桿件承載力設計值。支管的軸心內力設計值亦不應超過節點承載力設計值。
二、在節點處，支管沿周邊與主管相焊，焊縫承載力應等于或大于節點承載力。
在管結構中，支管與主管的連接焊縫可視為全周角焊縫按本規范公司（7.1.3-1）進行計算，但取βf=1。角焊縫的計算厚度沿支管周長是變化的，當支管軸心受力時，平均計算厚度可取0.7hf。
1、在圓管結構中，取支管與主管相交線長度：
當di/d≤0.65時：
lw=(3.25di-0.025d)(0.534/sinθi+0.466)
公式10.3.2-1
當di/d>0.65時：
lw=(3.81di-0.389d)(0.534/sinθi+0.466)
公式10.3.2-2
式中 d、di——分別為主管和支管外徑；
Θi——支管軸線與主管軸線的夾角。
2、在矩形管結構中，支管與主管交線的計算長度應按下列規定計算：
對于有間隙的K形和N形節點：
當θi≥60°時：
Lw=2hi/sinθi+bi
公式10.3.2-3
當θi≤50°時：
Lw=2hi/sinθi+2bi
公式10.3.2-4
當50°<θi<60°時，lw按插值法確定。
對于T、Y和X形節點（見圖10.3.4）：
Lw=2hi/sinθi
公式10.3.2-5
式中 hi、bi——分別為支管的截面高度和寬度。
當支管為圓管、主管為矩形管時，焊縫計算長度取為支管與主管的相交線長度減去di .
三、主管和支管均為圓管的直接焊接節點承載力應按下列規定計算，其適用范圍為：0.2≤β≤1.0；di/ti≤60; d/t≤100, θ≥30°，60°≤Φ≤120°（β為支管外徑與主管外徑之比；di、ti為支管的外徑和壁厚；d、t為主管的外徑和壁厚；θ為支管軸線與主管軸線之夾角；Φ為空間管節點支管的橫向夾角，即支管軸線在主管橫截面所在平面投影的夾角）。
為保證節點處主管的強度，支管的軸心力不得大于下列規定中的承載力設計值：
1、X形節點（圖10.3.3a）：
（1）受壓支管在管節點處的承載力設計值Npjcx應按下式計算：
Npjcx=5.45/(1-0.81β)sinθ *φnt2f
公式10.3.3-1
式中 φn——參數，φn=1-0.3*σ/fy-0.3(σ/fy)2, 當節點兩側或一側主管受拉時，則取φn=1。
F——主管鋼材的抗拉、抗壓和抗彎強度設計值；
Fy——主管鋼材的屈服強度；
σ ——節點兩側主管軸心壓應力的較小絕對值。
（2）受拉支管在管節點處的承載力設計值Npjtx應按下式計算：
Npjtx=0.78（d/t）0.2Npjcx
公式10.3.3-2
2、T形（或Y形）節點（圖10.3.3b和c）：
（1）受壓支管在管節點處的承載力設計值NpjcT 應按下式計算：
NpjcT=11.51/sinθ(d/t)0.2 φnφdt2f
公式10.3.3-3
式中 φd——參數；當β≤0.7時，φd=0.069+0.93β；當β>0.7時，φd=2β-0.68。
（2）受拉支管在管節點處的承載力設計值NpjtT應按下式計算：
當β≤0.6時：
NpjtT=1.4NpjcT
公式10.3.3-4
當β>0.6時：
NpjtT=(2-β)NpjcT
公式10.3.3-5
3、K形節點（圖10.3.3d）:
（1）受壓支管在管節點處的承載力設計值NpjcK 應按下式計算：
NpjcK =11.51/sinθc*(d/t)0.2φnφdφat2f
公式10.3.3-6
式中 θc——受壓支管軸線與主管軸線之夾角；
Φa——參數，按下式計算：
Φa=1+2.19/(1+7.5a/d)*(1-20.1/(6.6+d/t))*(1-0.77β)
公式10.3.3-7
a ——兩支管間的間隙；當a<0時，取a=0。
（2）受拉支管在管節點處的承載力設計值Npjtk應按下式計算：
Npjtk=sinθc/sinθt *Npjck
公式10.3.3-8
式中 θt——受拉支管軸線與主管軸線之夾角。

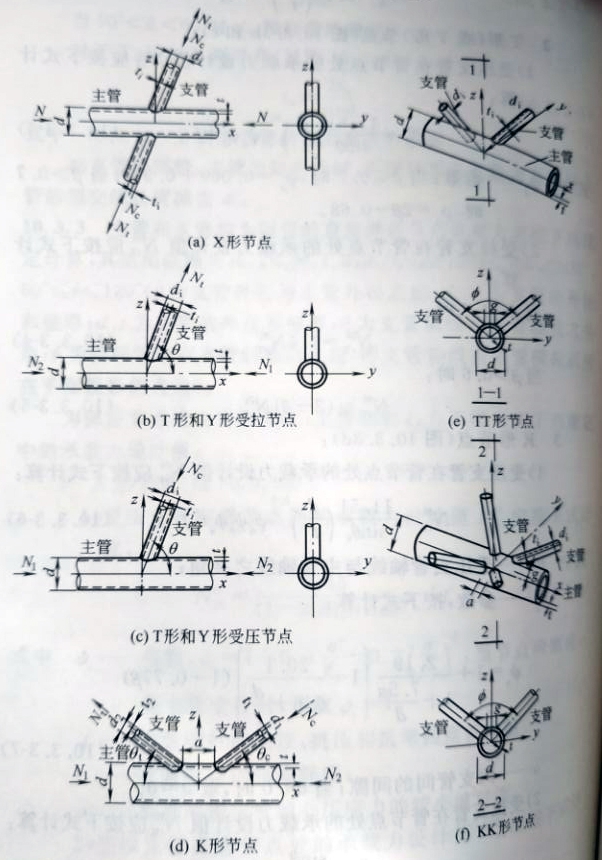

圖10.3.3 圓管結構的節點形式
4、TT形節點（圖10.3.3e）:
(1) 受壓支管在管節點處的承載力設計值NpjcTT應按下式計算：
NpjcTT=φgNpjcT
公式10.3.3-9
式中 φg=1.28-0.64g/d≤1.1，g為兩支管的橫向間距。
（2）受拉支管在管節點處的承載力設計值NpjtTT應按下式計算：
NpjtTT=NpjtT
公式10.3.3-10
5、KK形節點（圖10.3.3f）：
受壓或受拉支管在管節點處的承載力設計值NpjcKK或NpjtKK應等于K形節點相應支管承載力設計值NpjcK或NpjtK的0.9倍。
四、矩形管直接焊接節點（圖10.3.4）的承載力應按下列規定計算，其適用范圍如表10.3.4所示。
圖10.3.4 矩形管直接焊接平面管節點

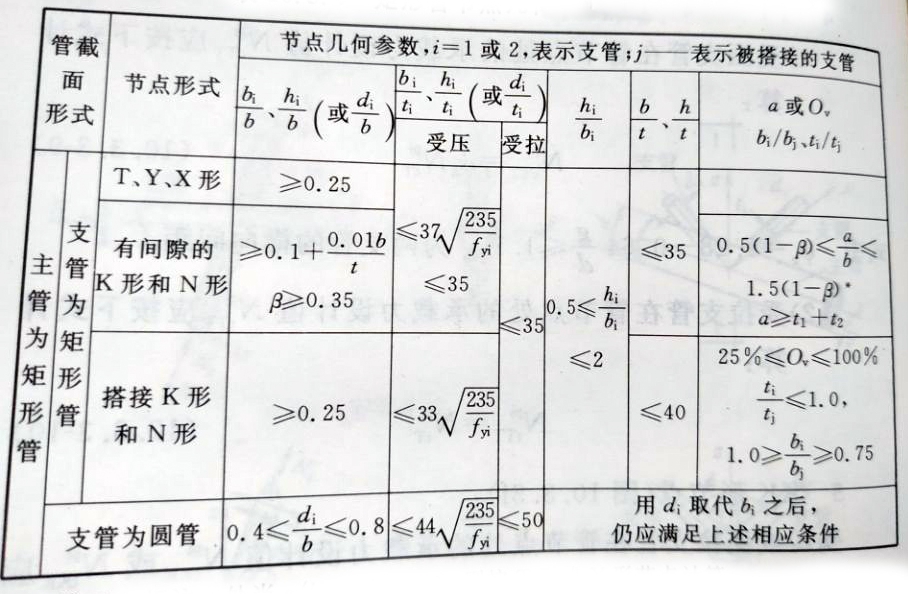

表10.3.4 矩形管節點幾何參數的適用范圍
注：1標注*處當a/b>1.5(1-β)，則按T形或Y形節點計算。
2 bi、hi、ti分別為第i個矩形支管的截面寬度、高度和壁厚；
di、ti分別為第i個圓支管的外徑和壁厚；
b 、h、t、分別為矩形主管的截面寬度、高度和壁厚；
a 為支管間的間隙，見圖10.3.4；
Ov為搭接率，見第10.2.3條；
β為參數；對T、Y、X形節點，β =bi/b 或di/b ；對K、N形節點，β=（b1+b2+h1+h2）/4b或β=（d1+d2）/2b；
fyi為第i個支管鋼材的屈服強度。
為保證節點處矩形主管的強度，支管的軸心力Ni和主管的軸心力N不得大于下列規定的節點承載力設計值：
1 支管為矩形管的T、Y和X形節點（圖10.3.4a、b）：
（1）當β≤0.85時，支管在節點處的承載力設計值Npji應按下式計算：
Npji=1.8（hi/bcsinθi+2）* t2f/csinθi *φn c=(1-β)0.5
公式10.3.4-1
式中 φn——參數；當主管受壓時，φn=1.0-0.25/β *σ/f ；當主管受拉時，φn=1.0；
σ——節點兩側主管軸心壓應力的較大絕對值。
（2）當β=1.0時，支管在節點處的承載力設計值Npji 應按下式計算：
Npji =2.0（hi/sinθi +5t）tfk/sinθi*φn
公式10.3.4-2
當為X形節點，θi<90°且h≥hi/cosθi時，尚應按下式驗算：
Npji =2htfv/sinθi
公式10.3.4-3
式中 fk——主管強度設計值；當支管受拉時，fk=f；當支管受壓時，對T、Y形節點，fk=0.8φf；對X形節點，fk=（0.65sinθi）φf；φ為按長細比λ=1.73（h/t-2）(1/sinθi)0.5 確定的軸心受壓構件的穩定系數；
fv——主管鋼材的抗剪強度設計值。
（3）當0.85<β<1.0時，支管在節點處承載力的設計值應按公式（10.3.4-1）與（10.3.4-2）或公式（10.3.4-3）所得的值，根據β進行線性插值。此外，還不應超過下列二式的計算值：
Npji=2.0(hi-2ti+be)tifi
Be=10/(b/t)*(fyt/fyiti)*bi≤bi
公式10.3.4-4
當0.85≤β≤1-2t/b時：
Npji=2.0（hi/sinθi+bep）tfv/sinθi
Bep=10/(b/t)*bi≤bi
公式10.3.4-5
式中 hi 、ti、fi——分別為支管的截面高度、壁厚以及抗拉（抗壓和抗彎）強度設計值。
2、支管為矩形管的有間隙的K形和N形節點（圖10.3.4c）：
（1）節點處在一支管的承載力設計值應取下列各式的較小值：
Npji=1.42((b1+b2+h1+h2)/bsinθi)(b/t)0.5t2fφn
公式10.3.4-6
Npji=Avfv/sinθi
公式10.3.4-7
Npji=2.0(hi-2ti+(bi+be)/2)tifi
公式10.3.4-8
當β≤1-2t/b時，尚應小于：
Npji=2.0(hi/sinθi+(bi+bep)/2)tfv/sinθi
公式10.3.4-9
式中 Av——弦桿的受剪面積，按下列公式計算：
Av=（2h+αb）t
公式10.3.4-10
α=√3t2/(3t2+4a2)
公式10.3.4-11
(2) 節點間隙處的弦桿軸心受力承載力設計值為：
Npj=(A-αvAv)f
公式10.3.4-12
式中 αv——考慮剪力對弦桿軸心承載力的影響系數，按下式計算：
αv=1- √1-（V/VP）2
VP=Avfv
公式10.3.4-13
V——節點間隙處弦桿所受的剪力，可按任一支管的豎向分力計算。
3、支管為矩形管的搭接的K形和N形節點（圖10.3.4d）：搭接支管的承載力設計值應根據不同的搭接率Ov按下列公式計算（下標j表示被搭接的支管）：
（1）當25%≤Ov<50%時：
Npji=2.0[(hi-2ti)*(Ov/0.5)+(be+bej)/2]tifi
bej=10/(bj/tj)*(tjfyj/tifyi)bi≤bi
公式10.3.4-14
（2）當50%≤Ov<80%時：
Npji=2.0（hi-2ti+(be+bej)/2）tifi
公式10.3.4-15
（3）當80%≤Ov<100%時：
Npji=2.0（hi-2ti+(be+bej)/2）tifi
公式10.3.4-16
被搭接支管的承載力應滿足下式要求：
Npjj/Ajfyj≤Npji/Aifyi
公式10.3.4-17
4、支管為圓管的各種形式的節點：
當支管為圓管時，上述各節點承載力的計算公式扔可使用，但需用di取代bi和hi，并將各式右側乘以系數π/4，同時應將式（10.3.4-10）中的α值取為零。
