11．3.1組合梁的抗剪連接件宜采用栓釘，也可采用槽鋼、彎筋或有可靠依據的其他類型連接件。栓釘、槽鋼及彎筋連接件的設置方式如圖11．3．1所示；一個抗剪連接件的承載力設計值由下列公式確定：
圖11．3．1連接件的外形及設置方向
1圓柱頭焊釘（栓釘）連接件：
Ncv＝0．43As√Ecfc≤0．7Asrf（11 .3．1-1）
式中Ec——混凝土的彈性模量；
As——圓柱頭焊釘（栓釘）釘桿截面面積；
f——圓柱頭焊釘（栓釘）抗拉強度設計值；
r——栓釘材料抗拉強度最小值與屈服強度之比。
當栓釘材料性能等級為4.6級時，取f＝215（N／mm2）
r=1.67 。
2槽鋼連接件：
Ncv=0．26(t＋0．5tw)lc√Ecfc
（11．3．1-2)
式中 t——槽鋼翼緣的平均厚度；
tw——槽鋼腹板的厚度；
lc——槽鋼的長度。
槽鋼連接件通過肢尖肢背兩條通長角焊縫與鋼梁連接，角焊縫按承受該連接件的抗剪承載力設計值Ncv進行計算。
3彎筋連接件：
Ncv=Astfst
（11．3．1-3)
式中Ast——彎筋的截面面積；
Fst——彎筋的抗拉強度設計值。
11.3.2對于用壓型鋼板混凝士組合板做翼板的組合梁（11．3．2），其栓釘連接件的抗剪承載力設計值應分別按以下兩種情況予以降低：

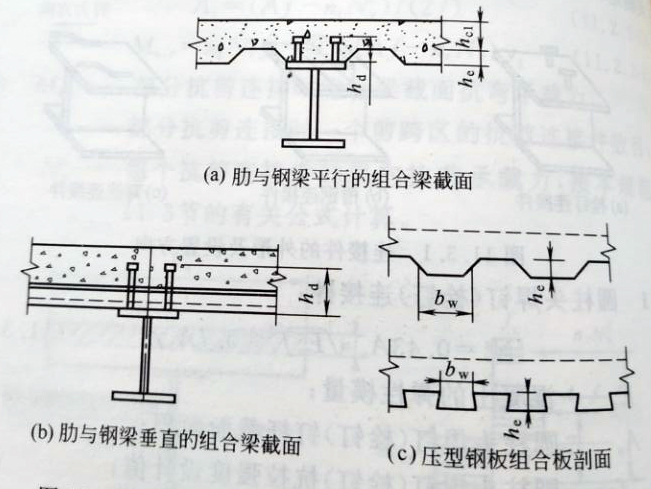

圖11．3．2用壓型鋼板混凝土組合板做翼板的組合梁
1當壓型鋼板助平行于鋼梁布置（圖11.3.2a），bw/he<1.5時，按公式（11.3.1-1）算得的Ncv應乘以折減系數βv后取用。βv值按下式計算：
βv=0.6*(bw/he)*[(hd-he)/he]≤1
(11.3.2-1)
式中bw一一混凝土凸肋的平均寬度，當肋的上部寬度小于下部寬度時（圖11．3．2c），改取上部寬度;
Hc——混凝土凸肋高度；
Hd——栓釘高度。
2當壓型鋼板肋垂直于鋼梁布置時（圖11．3．2b），栓釘抗剪連接件承載力設計值的折減系數按下式計算：
Βv=0.85/√n0 *bw/he*[(hd-he)/he]≤1
(11.3.2-2)
式中 n0一一在梁某截面處一個助中布置的栓釘數，當多于3個米時，按3個計算。
1．3．3位于負彎矩區段的抗剪連接件，其抗剪承載力設計值Ncv應乘以折減系數0．9（中間支座兩側）和0．8（懸臂部分）.
11.3．4抗剪連接件的計算，應以彎矩絕對值最大點及零彎矩點為界限，劃分為若千個剪跨區（圖11．3．4），逐段進行。每個剪跨區段內鋼梁與混凝土翼板交界面的縱向剪力Vs按下列方法確定：

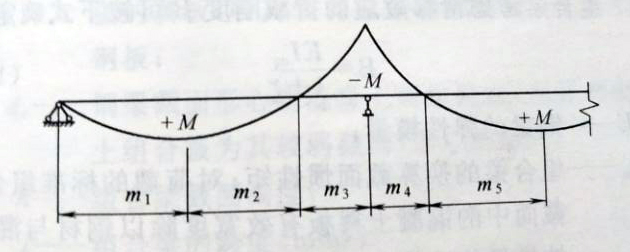

圖11.3.4連線果剪防區劃分圖
1、位于正彎矩區段的剪跨，Vs取Af和behc1fc中的較小者。
2、位于負彎矩區段的剪跨：
V s=Ast fst
(11.3.4-1)
按照完全抗剪連接設計時，每個剪跨區段內需要的連接件總數nf，按下式計算：
nf=Vs/Ncv
(11.3.4-2)
部分抗剪連接組合梁，其連接件的實配個數不得少于nf的50％。
按公式（11．3．4－2）算得的連接件數量，可在對應的剪跨區段內均勻布置。當在此剪跨區段內有較大集中荷載作用時，應將連接件個數nf按剪力圖面積比例分配后再各自均勻布置。
注：當采用栓釘和槽鋼抗剪件時，在圖11．3．4中可將剪跨區m2和m3、m4和m5分別合并為一個區配置抗剪連接件，合并為一個區段后的Vs＝behc1fc＋Astfst建議在合并區內采用完全抗剪連接。
|
