輕鋼別墅樓梯怎么做？-輕鋼結構房屋施工過程（3）

回顧一下之前介紹的：

《輕鋼結構房屋施工過程（1）：輕鋼別墅地基怎么做？》

《輕鋼結構房屋施工過程（2）：輕鋼別墅墻體施工過程講解》


下面介紹輕鋼結構別墅樓梯施工怎么做？

1、輕鋼別墅樓梯結構。

輕鋼房屋樓梯結構分為樓梯墻及踏步梁。樓梯墻由立柱、頂導梁和底導梁等部件組成。本范例樓梯踏步寬為250mm，高為167mm。

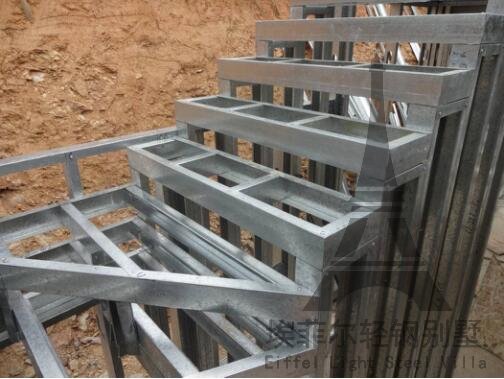

2、輕鋼別墅樓梯組裝結構板完成如下圖


3.輕鋼別墅樓梯施工流程圖如下：

 4.輕鋼別墅樓梯施工工藝及注意事項

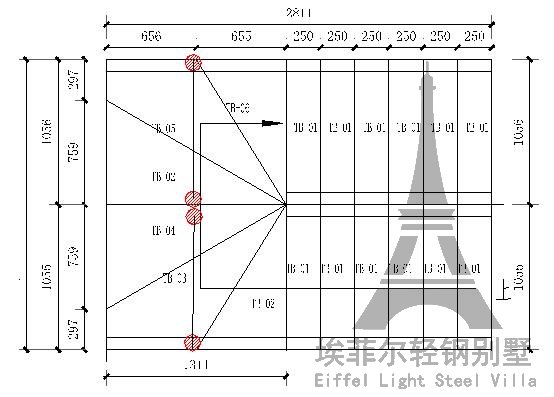

下面所示圖5所示的工程作為編制的范例：

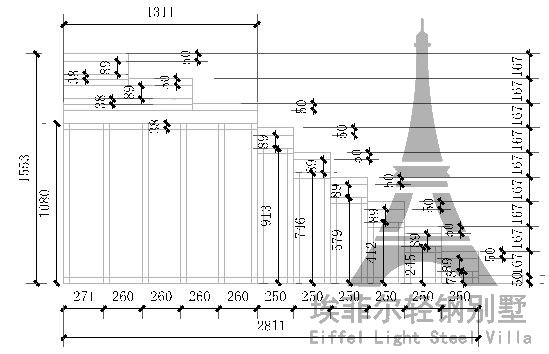

以編號為SW-01的樓梯拼裝的范例：


5.輕鋼別墅墻體材料加工及選料要求

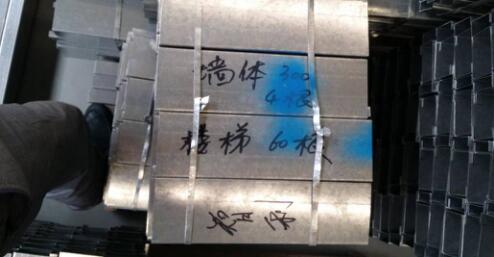

5.1 項目名稱及使用部位標注：每根墻體材料加工完成之后須寫明長度（單位mm），在打包成捆后注明項目名稱及使用部位，最后局部噴涂顏色進行區分。

6、樓梯墻拼裝施工

6.1 場地選擇
   場地面積要大于最大樓梯墻的尺寸，場地要求平整度要好，利于確保樓梯墻的拼裝質量。

6.2 底導梁放樣
（1）在場地上擺放底導梁，按照《樓梯設計圖》中的設計尺寸，利用5m卷尺及紅筆放出樓梯墻立桿位置。
（2）第一根底導梁放樣后，把相同的樓梯墻底導梁并排放置，利用直角鋼尺將放樣的點延伸至其它底導梁上。

6.3 樓梯墻拼裝


（1）先將頂導梁放置在拼裝場地上，找到已選好的輕鋼材料，開始拼裝樓梯墻。

（2）通常從低往高拼裝樓梯墻，先擺放兩根立桿，后擺放短的頂導梁。垂直度要控制好，利用榔頭敲擊進行調整。之后利用手持電鉆將打設自鉆螺釘將四個角先固定，按照類似的方法將其他樓梯墻拼裝好。

6.4 樓梯踏步拼裝施工

   樓梯踏步分為標準型及異型構件。

   樓梯輕鋼骨架拼裝時嚴格按照《樓梯設計圖》的尺寸，拼裝方法參考樓梯墻拼裝。

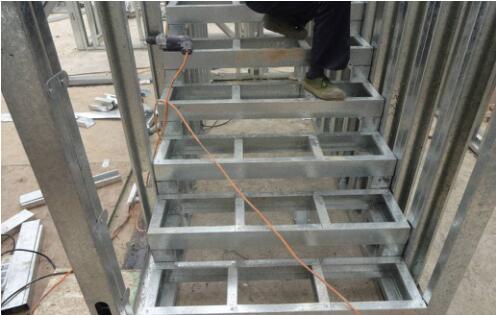

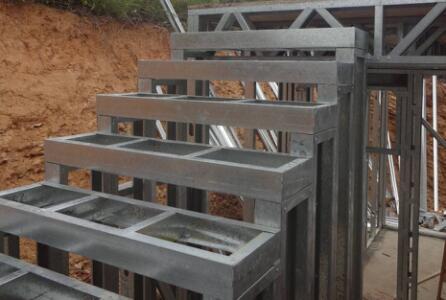

上圖為標準踏步樓梯

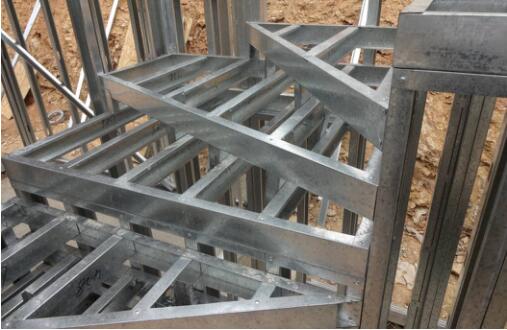

上圖為異形踏步樓梯




7、樓梯墻組裝

  樓梯墻拼裝完成后進行樓梯墻的組裝。

7.1樓梯墻定位放線

   樓梯墻組裝前需在地面上進行定位放線。
（1） 在放樣前，靠近已安裝好的墻體骨架，利用5m卷尺量出所有樓梯墻的外邊線的定位點。
（2）兩人配合利用墨斗彈線，一人將墨斗線頭拉出，另一人拿著墨斗盒，兩人對準每面樓梯墻的點，將樓梯墻的外邊線彈出。

7.2、墻體組裝

   完成樓梯墻定位放線之后，可開始樓梯墻組裝施工。
（1） 按《樓梯墻安裝詳圖》的安裝順序，選擇第一面需組裝的樓梯墻體骨架（通常編號SW-01）。
（2）2-3人共同抬起一面樓梯墻骨架，將骨架的底導梁的外側邊與之前所彈的墨線重合，主要確保骨架的底導梁位置準確。先臨時固定并采用輕鋼桿件將初步調整的樓梯墻臨時撐穩。
（3） 按類似的方法將所有樓梯墻組裝好，確保每面墻體的底導梁位置準確。

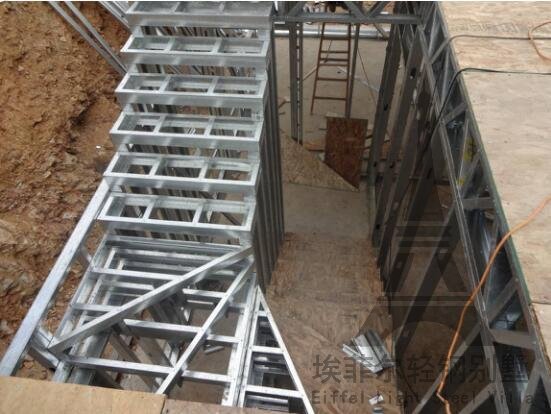

上圖為樓梯組裝圖


（4） 樓梯墻與基礎連接構件設置

樓梯組裝后，可進行樓梯墻與基礎連接加強施工。

（5） 墻體調整

   a樓梯墻調整主要是骨架前后方向及左右方向兩方面垂直度的調整。

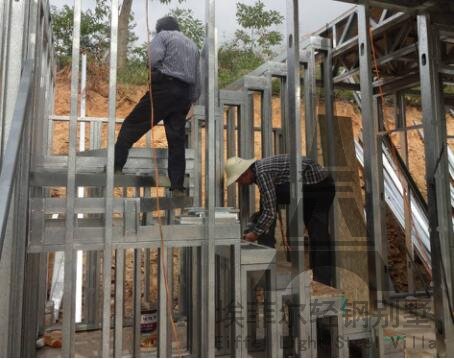

上圖為樓梯踏步安裝

    b樓梯墻前后方向垂直度調整：選取要調整的某面樓梯墻體，將磁力線墜帶磁鐵側緊貼左側骨架頂部邊緣，垂線下垂2米，測量頂部與底部的垂線到骨架外立面的距離。

    c樓梯墻前后方向垂直度調整：采用類似的方法完成前后方向調整。

    d完成雙方向調整后，將樓梯墻與附近的墻體結構進行連接加固。

    e按上述的方法逐一調整每面墻體，最終完成樓梯墻調整。

8、樓梯墻踏步組裝

    完成樓梯墻安裝后可開始樓梯踏步安裝。

8.1、標準踏步安裝

    將踏步骨架按照《樓梯設計圖》放置在樓梯墻上，利用自鉆螺釘將踏步骨架與樓梯墻連接。要確保每個節點的自鉆螺釘?shù)拈g距及數量。

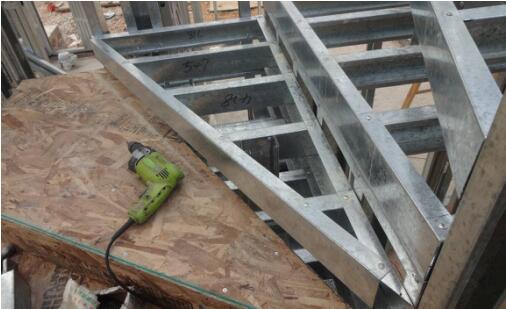

上圖為異形樓梯踏步安裝圖



8.2、異型踏步安裝

（1） 異型樓梯踏步安裝按照從下到上的原則，利用已安裝好的踏步及周邊墻體骨架進行固定。

（2） 要確保每個節點的自鉆螺釘?shù)拈g距及數量，特別是在沒有樓梯墻直接支撐的地方連接點要保證至少4個自鉆螺釘。


9、樓梯墻結構板安裝

完成樓梯骨架組裝后，可進行樓梯墻結構板安裝施工。

9.1、工具準備：手持切割機、手持電鉆，自鉆螺釘?shù)取?br style="margin: 0px; padding: 0px;"/>
9.2、量取每個踏步的尺寸，在osb板上放樣出每塊踏步的形狀，利用手持切割機將osb板切割。

上圖為樓梯結構板切割

9.3、將切割好的結構板放置在踏步骨架上，打設自鉆螺釘將結構板與踏步骨架固定好。osb板與樓梯骨架固定的自鉆螺釘固定要求見下表5.2：

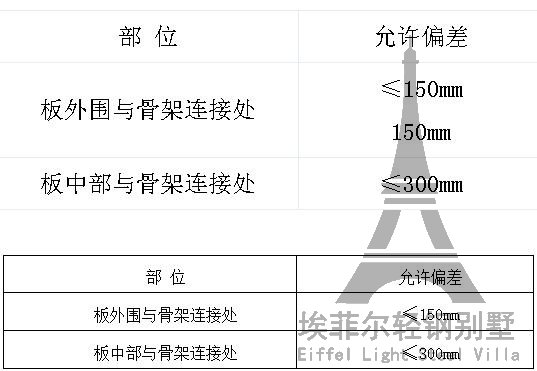

下表為  自鉆螺釘位置、間距允許偏差表

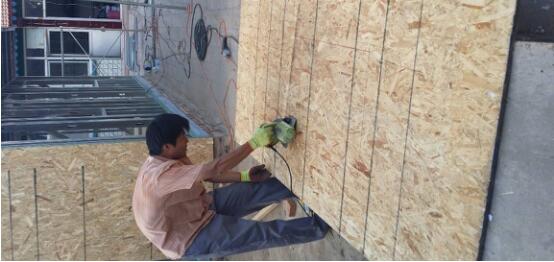

上圖為樓梯結構板安裝圖

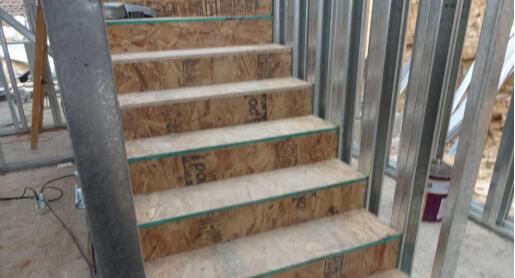

9.4、樓梯結構板拼裝完成后見下圖：

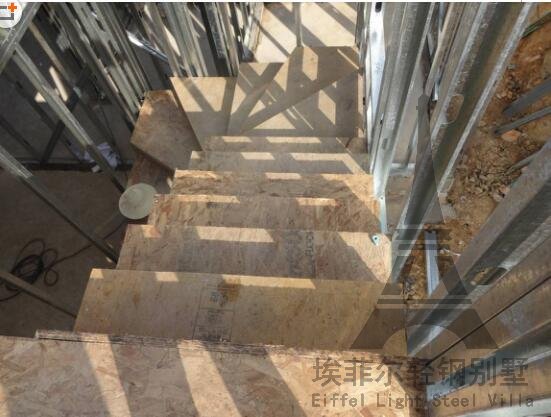

上圖為樓梯結構板安裝完成圖


以上就是輕鋼別墅樓梯施工的大概流程及注意事項
